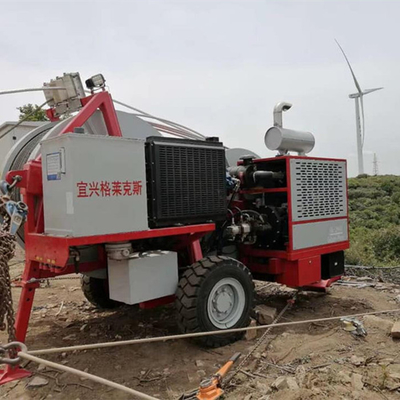

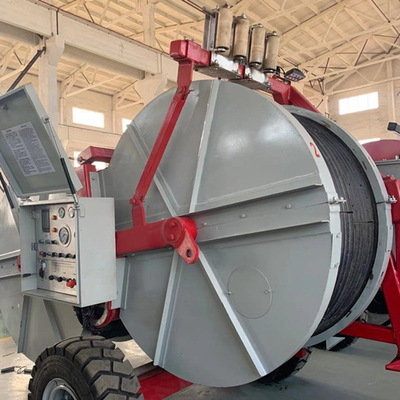

GL2X40 KN Воздушная линия высоковольтная двойная проводниковая тяговая машина

GL2X40 KN Машина для натяжения и протяжки высоковольтных двухпроводных линий

Как выбрать подходящий гидравлический натяжитель для двухпроводных линий среднего и высокого напряжения?

Гидравлический натяжитель GL-2×40 от GALAXY предназначен для операций по протяжке двухпроводных линий, обеспечивая высокую точность и стабильность в проектах линий электропередач среднего и высокого напряжения. Оснащенный мощным дизельным двигателем Cummins и гидравлическими системами German Rexroth, он обеспечивает надежную работу на различных участках местности, включая горные районы и городские сети.

 Применение:

Идеально подходит для натяжения двухпроводных пучков до 630 мм² в горных районах и до 720 мм² на ровной местности. Также совместим с оптическими кабелями OPGW, ADSS и тросом для прокладки 500 кВ.

Основные преимущества:

• Синхронизированное натяжение двух барабанов

• Высокое тяговое усилие: до 2 × 45 кН прерывистое

• Премиум-компоненты: Cummins, Rexroth, Eton, WIKA

• Подходит для нескольких типов проводников и размеров кабелей

• Оптимизирован для равнин и сложной местности

Технические характеристики:

Параметр Значение

Максимальное прерывистое тяговое усилие 2 × 45 кН

Максимальное непрерывное тяговое усилие 2 × 40 кН

Скорость при максимальном тяговом усилии 2,5 км/ч

Максимальная скорость 5 км/ч

Тяговое усилие при максимальной скорости 2 × 20 кН

Максимальное прерывистое тормозное усилие 2 × 35 кН

Диаметр шкива 1300 мм / 1500 мм

Количество канавок 40

Диаметр троса (макс.) 24 мм

Диаметр проводника (макс.) 40 мм

Размер барабана для троса (Д×Ш×В) 4300 × 2250 × 2700 мм

Общий вес 5800 кг

Двигатель Cummins, 77 кВт (103 л.с.)

Принцип работы

Дизельный двигатель приводит в действие систему с двумя гидравлическими барабанами для поддержания сбалансированного натяжения на обоих проводниках с регулировкой в реальном времени с помощью гидравлических клапанов Rexroth. Устройство обеспечивает безосадочную, синхронизированную прокладку с минимальным напряжением на проводнике.

FAQ:

В: Можно ли его использовать для кабелей ADSS или OPGW?

О: Да, он подходит для обоих, с подходящими аксессуарами.

В: Подходит ли эта модель для неровной местности?

О: Безусловно. Его устойчивая конструкция и система с двумя колесами предназначены для суровых условий.
